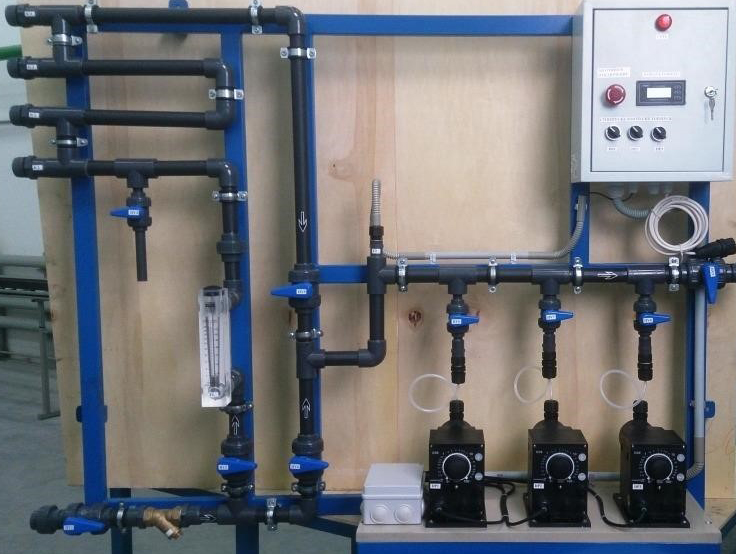

Станции дозирования химических реагентов
Станции дозирования предназначены для поддержания постоянной концентрации реагента в обрабатываемой воде.
Реагенты дозируются непосредственно из транспортировочных расходных ёмкостей насосами-дозаторами. Дозирование происходит пропорционально количеству подпиточной воды.
Комплектация
- Насосы-дозаторы ингибиторов;
- контрольно-измерительные приборы (расходомер, манометры, датчики температуры, датчики уровня);
- фильтр грубой очистки;
- система определения скорости коррозии;
- Ph-метр;
- запорная и предохранительная арматура (по запросу);
- трубопроводная обвязка (по запросу);
- шкаф управления с системой автоматики.
- Инструкция по эксплуатации
Установка и корректировка требуемой дозы, времени дозирования реагента производится согласно «Инструкции по эксплуатации станции дозирования».
Для одновременного дозирования нескольких реагентов по согласованию с Заказчиком станция дозирования может быть укомплектована несколькими расходными емкостями и соответствующим количеством насосов. Смешение веществ в необходимой пропорции происходит автоматически по заданным параметрам.
Эксплуатация станций дозирования происходит в ручном и автоматическом режимах:
- при ручном режиме максимально возможная стабильность и равномерность дозирования насосом не зависит от внешних сигналов. Дозируемый объём устанавливается в л/ч или в мл/ч. Смена единиц измерения производится насосом автоматически.
- при автоматическом режиме автоматизированная подача реагента осуществляется насосом по внешнему аналоговому сигналу. Дозируемый объем пропорционален значению входного сигнала в мА.
ВНИМАНИЕ: к работе с дозирующим оборудованием допускается специально обученный персонал, обеспеченный средствами индивидуальной защиты.
Технические характеристики станции дозирования
|
Основные параметры станции дозирования |
||||
|
Параметр |
Единица измерения |
Значение |
Примечание |
|
|
Напряжение |
В |
+220 (±20) |
Параметры корректируются методом подбора материалов и комплектующих по требованию заказчика. Управление может быть ручным и дистанционным. |
|
|
Влажность окружающего воздуха, не более |
% |
60 |
||
|
Температура окружающего воздуха |
°С |
от +10 до +45 °С |
||
|
Температура обрабатываемой воды |
°С |
от +5 до +50 °С |
||
|
Количество насосов- дозаторов |
ед. |
не лимитируется |
||
|
Количество контролируемых параметров |
ед |
не лимитируется |
||
|
Основные параметры насосов-дозаторов станции дозирования |
||||
|
Параметр |
Единица измерения |
Значение |
Примечание |
|
|
Производительность, не более |
л/ч |
48 |
Режимы управления, функции, входы/выходы насосов - дозаторов подбираются индивидуально по требованию заказчика |
|
|
Давление, не более |
бар |
10 |
||
|
Плотность перекачиваемой жидкости, не более |
г/см3 |
2 |
||
|
Максимальная потребляемая мощность |
Вт |
20 |
||
|
Приборы основных показателей качества воды для станции дозирования |
||||
|
Параметр |
Единица измерения |
Значение |
Прибор |
|
|
Расход жидкости, не более |
м3/ч |
6 |
ротаметр |
|
|
Скорость коррозии |
мм/год |
по факту |
коррозиметр |
|
|
Температура |
°С |
+5 до +100 |
термометр |
|
|
Окислительно- восстановительный потенциал |
мВ |
-1000 до +1000 |
ОВП метр |
|
|
Жесткость воды, не более |
ppm (мг/литр) |
+5000 |
ТDS метр |
|
|
Уд. электропроводность, не более |
мкСм/см |
+9999 |
Кондуктометр |
|
|
Водородный показатель–рН |
ед |
0 до 16 |
pH метр |
|

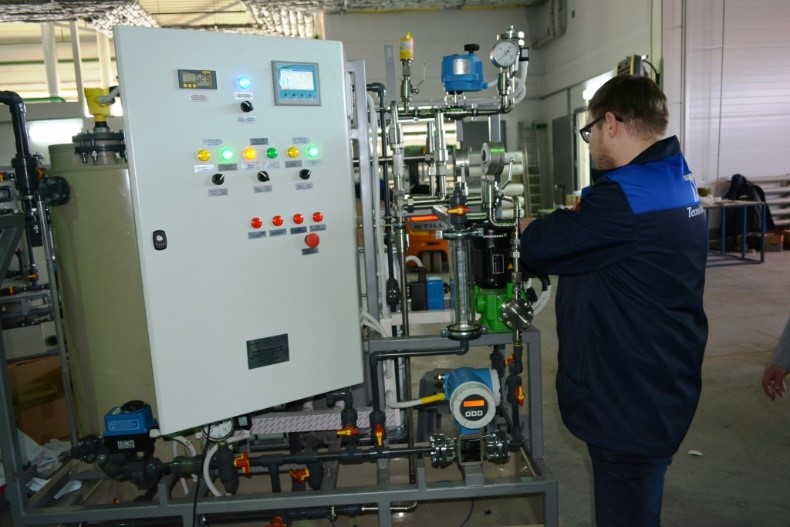

Установки производятся и поставляются на место эксплуатации в блочно-модульном исполнении.
