Фильтр осветлительный вертикальный ФОВ

ФОВ 1,0-0,6; ФОВ 1,4-0,6; ФОВ 1,5-0,6; ФОВ 2,0-0,6; ФОВ 2,2-0,6; ФОВ 2,6-0,6; ФОВ 3,0-0,6; ФОВ 3,4-0,6

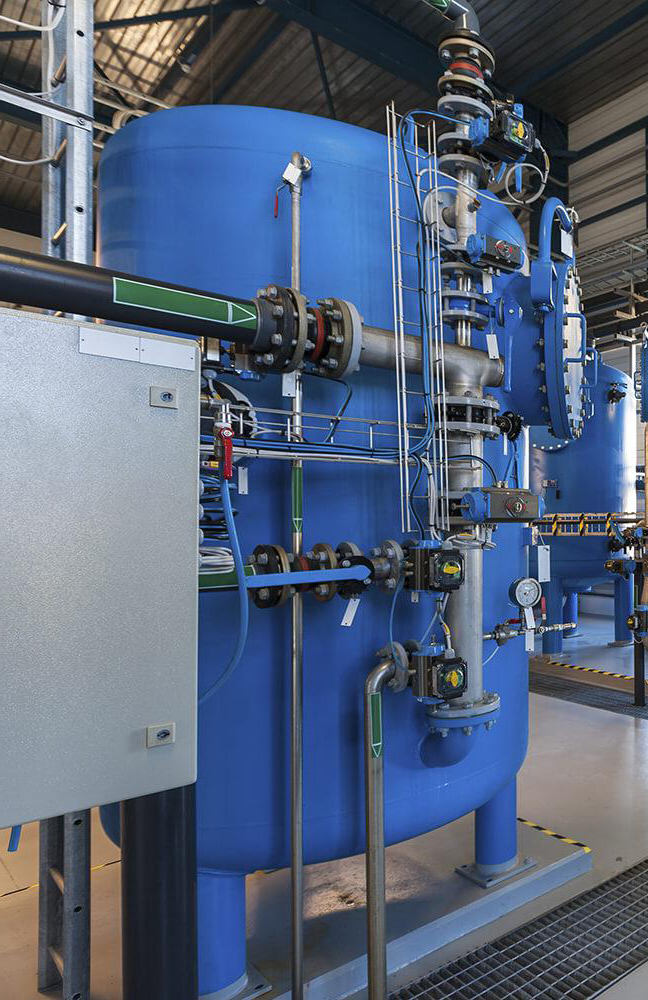

Фильтр осветлительный вертикальный однокамерный (ФОВ) - это вертикальный цилиндрический аппарат, который состоит из корпуса, нижнего и верхнего распределительных устройств, трубопроводов, запорной арматуры, пробоотборного устройства и фильтрующей загрузки.

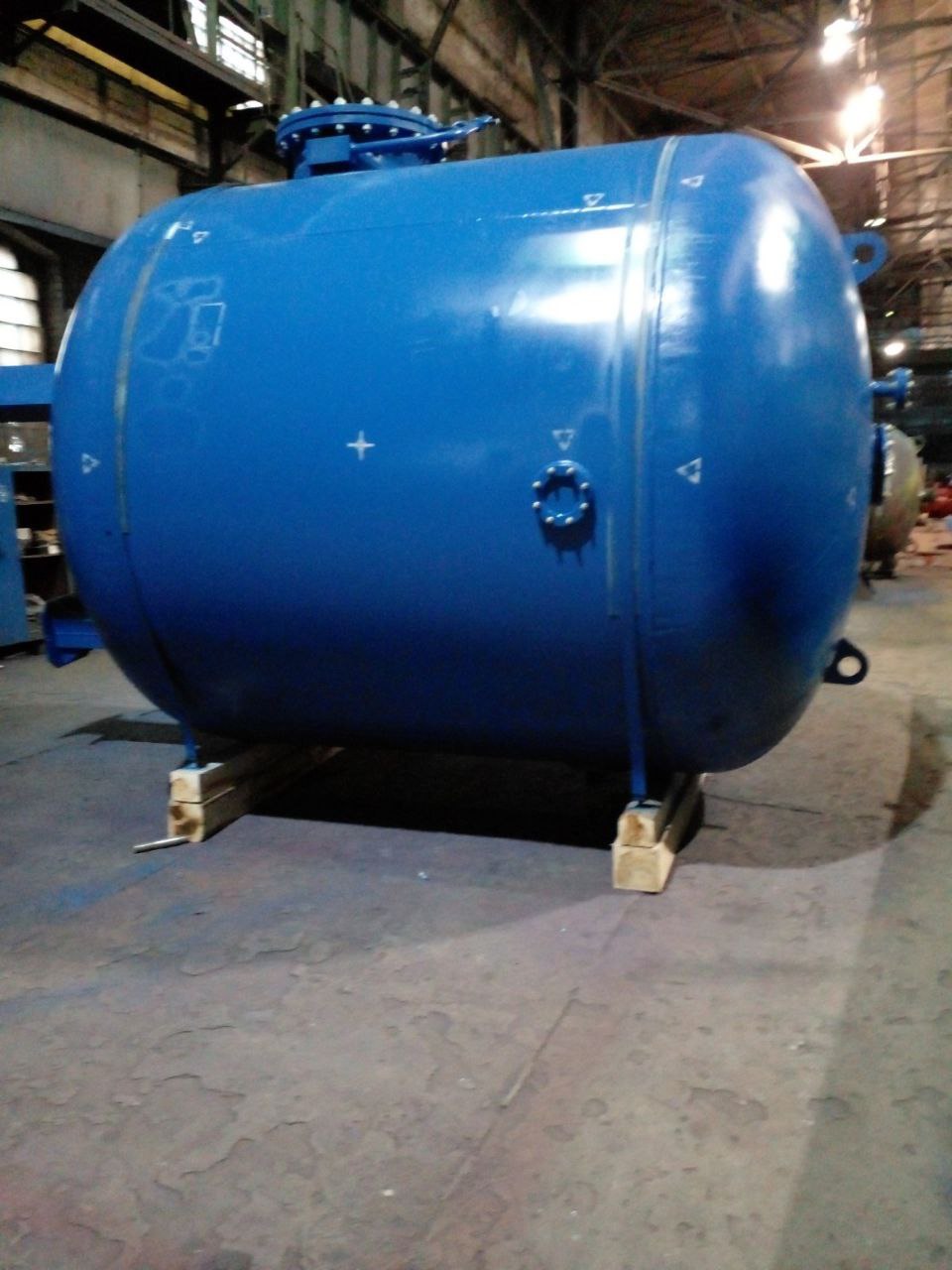

Корпус осветлительного фильтра - цилиндрическая сварная обечайка, из листовой стали, с приварными эллиптическими верхним и нижним днищами. К нижнему днищу приварены три опоры для установки фильтра на фундамент. Корпус фильтра оборудован двумя люками, расположенными в верхней и нижней цилиндрической части корпуса. Верхний люк предназначен для загрузки и периодического осмотра состояния поверхностей фильтрующего материала, ревизии и ремонта верхнего распределительного устройства. Нижний люк предназначен для монтажа и ремонта нижнего и верхнего дренажнораспределительных устройств, для выполнения внутренней антикоррозионной защиты корпуса фильтра.
По центру верхнего и нижнего эллиптических днищ фильтров приварены фланцы, к которым с внутренней стороны фильтра прикреплены дренажно-распределительные устройства, а с наружной стороны по фронту фильтра присоединяют подводящие и отводящие трубопроводы.
Для гидрозагрузки фильтрующего материала в верхней части обечайки предусмотрен штуцер.
Для гидровыгрузки фильтрующего материала в нижнем эллиптическом днище предусмотрен штуцер.
К верхнему эллиптическому днищу корпуса фильтра приварены две косынки для подъема корпуса фильтра при его транспортировке и монтаже.
Для отвода воздуха, скапливающегося в верхней части фильтра, имеется трубопровод с вентилем.

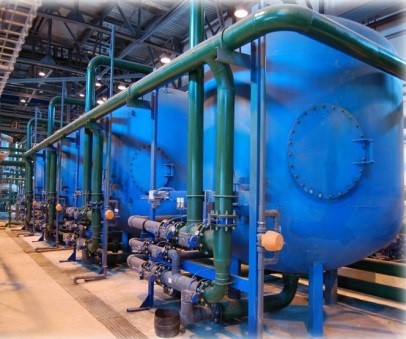

Трубопроводы и запорная арматура, расположенные по фронту фильтра, позволяют в процессе эксплуатации переключать все потоки воды.
Пробоотборное устройство, размещённое по фронту фильтра, состоит из трубок, соединенных с подводящим и отводящим трубопроводами, вентилей и манометров, показывающих давление до и после фильтра.
Материалы изготовления
Корпус осветлительного фильтра - углеродистая сталь, на внутреннюю поверхность которой нанесено антикоррозионное покрытие.
Обвязка фильтра осветления - трубопроводы из полипропилена или из углеродистой стали.
Арматура – согласно требований Заказчика.
Верхнее распределительное устройство – пластиковое или из нержавеющей стали.
Нижнее дренажно-распределительное устройство – из нержавеющей стали.
Комплектность поставки:
Корпус фильтра с антикоррозионным покрытием.
Трубопроводы и арматура в пределах фронта фильтра.
Пробоотборное устройство, манометры с трехходовыми кранами.
Верхнее распределительное устройство.
Нижнее дренажно-распределительное устройство.
Прокладочные материалы и крепежные детали.

 Техническая характеристика механических фильтров осветлительных вертикальных однокамерных ФОВ



ФОВ

1,0-0,6

ФОВ

1,4-0,6

ФОВ

2,0-0,6

ФОВ

2,6-0,6

ФОВ

3,0-0,6

ФОВ

3,4-0,6

Диаметр фильтра, м

1,0

1,4

2,0

2,6

3,0

3,4

Площадь фильтрации, м2

0,785

1,54

3,14

5,3

7,1

9,1

Давление, МПа:



рабочее

0,6

0,6

0,6

0,6

0,6

0,6

пробное гидравлическое

0,9

0,9

0,9

0,9

0,9

0,9

Температура, ?С

40

40

40

40

40

40

Производительность, м3/ч

10-15

16-20

30-36

50-60

70-80

90-100

Высота слоя, м

1,0

1,0

1,0

1,0

1,0

1,0

Оъём, м3

0,785

1,54

3,14

5,3

7,1

9,1

Масса, т:



кварцевого песка при ?=1,6т/м3

1,3

2,5

5,1

8,5

11,4

14,6

антрацита при ?=0,8 т/м3

0,7

1,3

2,5

4,25

6,0

7,3

Номер чертежа

510.60.00.

514.60.00.

520.60.00.

526.60.00.

530.60.00.

534.60.91.

Масса конструкции фильтра*, т:

1,0

1,35

2,2

3,4

4,7

5,86



Фильтры осветлительные вертикальные однокамерные с двухслойной загрузкой ФОВ 2С

ФОВ 2С-1,0-0,6; ФОВ 2С-1,4-0,6; ФОВ 2С-2,0-0,6; ФОВ 2С-2,6-0,6; ФОВ 2С-3,0-0,6; ФОВ 2С-3,4-0,6

 Конструкция фильтра осветлительного однокамерного с двухслойной загрузкой ФОВ 2С аналогична конструкции осветлительного однокамерного фильтра ФОВ. Изменения состоят в применении устройства подачи сжатого воздуха для лучшего перемешивания верхнего слоя и увеличении цилиндрической части.
Материалы
Корпус фильтра осветлительного - углеродистая сталь, на внутреннюю поверхность которой нанесено антикоррозионное покрытие.
Обвязка осветлительного фильтра - трубопроводы из полипропилена или из углеродистой стали.
Арматура – согласно требований Заказчика.
Верхнее распределительное устройство – пластиковое или из нержавеющей стали.
Нижнее дренажно-распределительное устройство – из нержавеющей стали.
Устройство подачи сжатого воздуха – из нержавеющей стали.
Комплектность поставки:
Корпус фильтра с антикоррозионным покрытием.
Трубопроводы и арматура в пределах фронта фильтра.
Пробоотборное устройство, манометры с трехходовыми кранами.
Верхнее распределительное устройство.
Нижнее дренажно-распределительное устройство.
Устройство подачи сжатого воздуха.
Прокладочные материалы и крепежные детали.

Техническая характеристика механических фильтров осветлительных вертикальных однокамерных с двухслойной загрузкой ФОВ 2С

ФОВ2С-1,0-0,6

ФОВ2С-1,4-0,6

ФОВ2С-2,0-0,6

ФОВ2С-2,6-0,6

ФОВ2С-3,0-0,6

ФОВ2С-3,4-0,6

Диаметр фильтра, м

1,0

1,4

2,0

2,6

3,0

3,4

Площадь фильтрации, м2

0,785

1,54

3,14

5,3

7,1

9,1

Давление, МПа:

рабочее

0,6

0,6

0,6

0,6

0,6

0,6

пробное гидравлическое

0,9

0,9

0,9

0,9

0,9

0,9

Температура, ?С

40

40

40

40

40

40

Произв-ость, м3/ч

10-15

16-20

30-36

50-60

70-80

90-100

Фильтрующая загрузка двухслойная:

общая высота слоя, м

1,0

1,0

1,0

1,0

1,0

1,0

высота слоя антрацита, м

0,5

0,5

0,5

0,5

0,5

0,5

высота слоя кварцевого песка, м

0,5

0,5

0,5

0,5

0,5

0,5

Общий объем загрузки, м3

0,785

1,54

3,14

5,3

7,1

9,1

Объем антрацита, м3

0,3925

0,77

1,57

2,65

3,55

4,55

Объем кварцевого песка, м3

0,3925

0,77

1,57

2,65

3,55

4,55

Масса, т:

кварцевого песка при ?=1,6 т/м3

0,65

1,225

4,55

4,25

5,7

7,3

антрацита при ?=0,8 т/м3

0,35

0,65

1,25

2,125

3,0

3,65

Номер чертежа

510.62.00.

514.62.91.

520.62.91.

562.62.91.

530.62.91.

534.62.91.

Масса конструкции фильтра*, т:

1,3

1,56

2,67

3,77

5,5

6,93

Фильтры осветлительные вертикальные однокамерные с трехслойной(мультимедийной) загрузкой ФОВ 3С

ФОВ 3С-1,0-0,6; ФОВ 3С-1,4-0,6; ФОВ 3С-2,0-0,6; ФОВ 3С-2,6-0,6; ФОВ 3С-3,0-0,6; ФОВ 3С-3,4.-0,6

Описание конструкции.
Фильтр осветлительный однокамерный  с трехслойной (мультимедийной) загрузкой ФОВ 3С- это вертикальный цилиндрический аппарат, конструкция которого аналогична фильтру осветлительному  вертикальному однокамерному с двухслойной загрузкой ФОВ 2С, только фильтрующая засыпка состоит из нескольких слоев.

Техническая характеристика  фильтров осветлительных вертикальных однокамерных с трёхслойной загрузкой ФОВ 3С



ФОВ 3С-

1,0-0,6

ФОВ 3С-

1,4-0,6

ФОВ 3С-

2,0-0,6

ФОВ 3С-

2,6-0,6

ФОВ 3С-

3,0-0,6

ФОВ 3С-

3,4-0,6

Диаметр фильтра, м

1,0

1,4

2,0

2,6

3,0

3,4

Площадь фильтрации, м2

0,785

1,54

3,14

5,3

7,1

9,1

Давление, МПа:

Рабочее

0,6

0,6

0,6

0,6

0,6

0,6

пробное гидравлическое

0,9

0,9

0,9

0,9

0,9

0,9

Температура, ºС

40

40

40

40

40

40

Производительность, м3/ч

10-15

16-20

30-36

50-60

70-80

90-100

Фильтрующая загрузка трехслойная:

общая высота слоя, м

1,0

1,0

1,0

1,0

1,0

1,0

 высота слоя антрацита, м

0,4

0,4

0,4

0,4

0,4

0,4

высота слоя кварцевого песка, м

0,4

0,4

0,4

0,4

0,4

0,4

 высота*, м

0,2

0,2

0,2

0,2

0,2

0,2

Общий объем загрузки, м3

0,78

1,54

3,14

5,3

7,1

9,1

Объем антрацита, м3

0,314

0,616

1,256

2,12

2,84

3,64

Объем кварцевого песка,м3

0,314

0,616

1,256

2,12

2,84

3,64

Объем*, м3

0,157

0,308

0,628

1,06

1,42

1,82

масса, т:

антрацита при γ=0,8 т/м3

0,25

0,5

1,0

1,7

2,27

2,9

кварцевого песка при γ=1,6 т/м3

0,5

1,0

2,0

3,4

4,54

5,8

материала*

Номер чертежа

510.63.92

514.63.92

520.63.92

526.63.92

530.63.92

534.63.92

Масса конструкции фильтра*, т:

1,3

1,56

2,67

3,77

5,5

6,93

Фильтры осветлительные вертикальные двухкамерные и трехкамерные с одно- двух- и трехслойной загрузкой ФОВ 2К, ФОВ 3К

ФОВ 2К-3,4-0,6; ФОВ 3К-3,4-0,6; ФОВ 2К 2С-3,4-0,6; ФОВ 2К 3С-3,4-0,6; ФОВ 3К 2С-3,4-0,6; ФОВ 3К 3С-3,4-0,6.

С целью увеличения единичной производительности и достижения компактности осветлительные фильтры выполняют многокамерными.
Механический осветлительный двухкамерный и трехкамерный фильтр ФОВ 2К и ФОВ 3К состоит из корпуса, нижних и верхних распределительных систем в каждой камере, обвязки трубопроводов и запорной арматуры. Каждая камера осветлительного фильтра имеет пробоотборное устройство и манометры.
Корпус осветлительного многокамерного фильтра - цилиндрическая сварная обечайка из листовой стали, с приварными эллиптическими верхним и нижним днищами и глухой плоской межкамерной перегородкой. К нижнему днищу приварены три опоры для установки фильтра на фундамент.
Каждая камера фильтра имеет два люка.
Люки предназначены для монтажа и ремонта верхних и нижних распределительных устройств, для загрузки и периодического осмотра состояния поверхностей фильтрующего материала.
Межкамерная перегородка, разделяющая по высоте корпус фильтра на две или три камеры, скреплена с верхним днищем анкерными связями. Изготовленные из труб, анкерные связи, обеспечивают отвод воздуха из нижней камеры в верхнюю, в результате этого, давление в камерах выравнивается. Для крепления распределительных устройств и внешних трубопроводов к корпусу фильтра в каждой камере предусмотрены штуцера.
Коллектора нижних распределительных устройств крепятся к днищам планками.
Верхние распределительные устройства крепятся к днищам шпильками или пластинами.
Для гидравлической выгрузки фильтрующего материала на уровне нижних распределительных устройств приварены штуцера.
К верхнему эллиптическому днищу корпуса фильтра приварены две косынки для подъема корпуса фильтра при его транспортировке и монтаже.
Для периодического отвода воздуха, скапливающегося в верхней части фильтра, имеется трубопровод с вентилем.
Трубопроводы и запорная арматура, расположенные по фронту фильтра, позволяют в процессе эксплуатации переключать все потоки воды.
Пробоотборное устройство каждой камеры размещено по фронту фильтра, оно состоит из трубок, соединенных с подводящим и отводящим трубопроводами, вентилей и манометров, показывающих давление до и после фильтра.
Материалы
Корпус осветлительного фильтра - углеродистая сталь, на внутреннюю поверхность которой нанесено антикоррозионное покрытие.
Обвязка фильтра - трубопроводы из полипропилена или из углеродистой стали.
Арматура – согласно требований Заказчика.
Верхнее распределительное устройство – из нержавеющей стали или пластиковое.
Нижнее дренажно-распределительное устройство – из нержавеющей стали или из пластика, по согласованию с Заказчиком.
Комплектность поставки:
Корпус фильтра с антикоррозионным покрытием.
Трубопроводы и арматура в пределах фронта фильтра.
Пробоотборные устройства, манометры с трехходовыми кранами для каждой камеры.
Верхнее распределительное устройство каждой камеры.
Нижнее дренажно-распределительное устройство каждой камеры.
Прокладочные материалы и крепежные детали.



Техническая характеристика механических фильтров осветлительных вертикальных двухкамерных и трехкамерных ФОВ 2К, ФОВ 3К



ФОВ 2К 3,4-0,6

ФОВ 2К 2С 3,4-0,6

ФОВ 2К 3С 3,4-0,6

ФОВ 3К 3,4-0,6

ФОВ 3К 2С 3,4-0,6

ФОВ 3К 3С 3,4-0,6

Диаметр фильтра, м

3,4

3,4

3,4

3,4

3,4

3,4

Площадь фильтрации, м2

9,1

9,1

9,1

9,1

9,1

9,1

Давление, МПа:



рабочее

0,6

0,6

0,6

0,6

0,6

0,6

пробное гидравлическое

0,9

0,9

0,9

0,9

0,9

0,9

Температура, ?С

40

40

40

40

40

40

Производительность, м3/ч

180-200

180-200

270-300

270-300

270-300

270-300

Фильтрующая загрузка:



общая высота слоя, м

1,0х2

1,0х2

1,0х2

1,0х3

1,0х3

1,0х3

высота слоя антрацита, м

1,0х2

0,5х2

0,4х2

1,0х3

0,5х3

0,4х3

высота слоя кварцевого песка, м

-

0,5х2

0,4х2

-

0,5х3

0,4х3

высота материала, м

-

-

0,2х2

-

-

0,2х3

Общий объем загрузки, м3

18,2

18,2

18,2

27,3

27,3

27,3

Объем антрацита, м3

18,2

9,1

7,28

27,3

13,65

10,92

Объем кварцевого песка,м3

-

9,1

7,28

-

13,65

10,92

Объем материала, м3

-

-

3,64

-

-

5,46

Масса, т:



антрацита при ?=0,8 т/м3

14,56

7,28

5,82

21,84

10,92

8,74

кварцевого песка при ?=1,6 т/м3



-



14,56



11,65



-



21,84



17,47

материала

-

-



-

-



Номер чертежа

534.60.98.

534.62.93.

534.63.94.

534.60.99.

534.62.98.

534.63.99.

Масса конструкции фильтра*, т:

8,8

9,2

9,4

13,3

14,1

14,4
