Фильтры ловушки ионитов (ФЛ)
Фильтры-ловушки ионитов (ФЛ) предназначены для отлавливания выноса фильтрующих материалов из фильтра из-за возможных дефектов дренажной системы или измельчения фильтрующей загрузки.
Используются ФЛ на водоподготовительных установках и конденсатоочистках электростанций и промышленных предприятий.
Принцип действия: поток обработанной на фильтре воды входит в переднюю часть ловушки по ее оси, проходит через фильтроэлементы и выводится из ловушки. Частицы механических включений задерживаются фильтрующей поверхностью (фильтроэлементом). Накапливаясь, данные примеси приводят к росту перепада давления в ловушке. По достижении заданного перепада давления ловушка отключается, фильтроэлементы вынимаются и промываются. При необходимости непрерывной работы, включается байпасная линия.

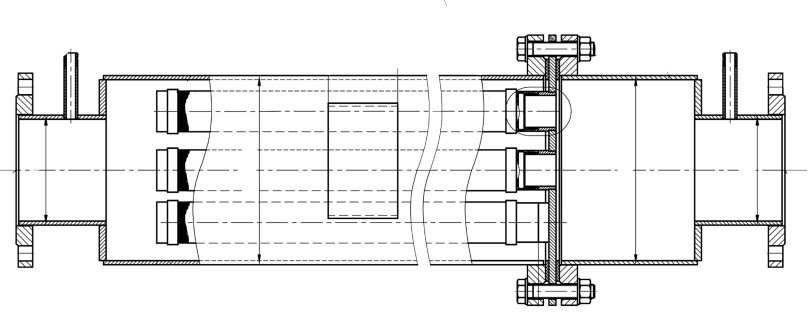

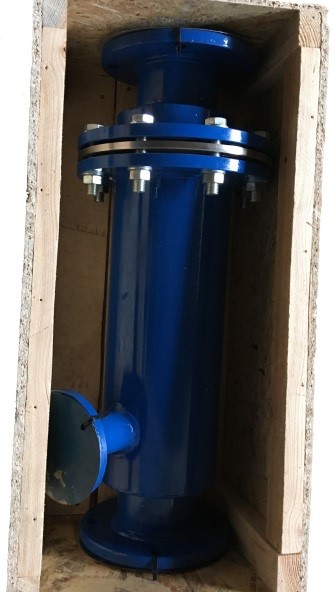

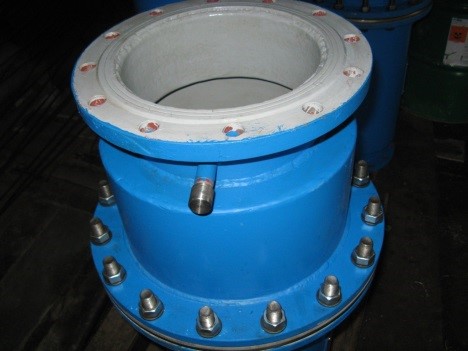

Описание конструкции. Фильтр ловушка ионитов состоит из цилиндрического стального корпуса, патрубка, фильтроэлементов и монтажного диска (держателя). К цилиндрическому корпусу ловушки приварены штуцера для манометров.
Материалы, применяемые для изготовления ФЛ:
Корпус фильтра ловушки – углеродистая сталь, на внутреннюю поверхность нанесено антикоррозионное покрытие.
Патрубок – углеродистая сталь, на внутреннюю поверхность нанесено антикоррозионное покрытие.
Фильтроэлементы – коррозионностойкая сталь.
Монтажный диск - коррозионностойкая сталь.
Комплектность поставки:
Корпус и патрубок в сборе с фильтровальным блоком (фильтроэлементы и монтажный диск).
Ответные фланцы.
Прокладочные материалы.
Манометры и гидрокомпенсаторы - предоставляются дополнительно, по согласованию с Заказчиком
|
Марка фильтра |
ФЛ 50 |
ФЛ 100 |
ФЛ 150 |
ФЛ 250 |
ФЛ 350 |
|
Диаметр, мм |
150 |
150 |
260 |
365 |
365 |
|
Количество фильтроэлементов, шт |
3 |
5 |
7 |
12 |
16 |
|
Производительность*, м3/ч |
50 |
100 |
150 |
250 |
350 |
|
Масса конструкции фильтра, т |
0,05 |
0,1 |
0,2 |
0,5 |
0,7 |
*- по индивидуальному запросу возможно изготовление ФЛ производительностью от 10 до 900 м3/ч.
